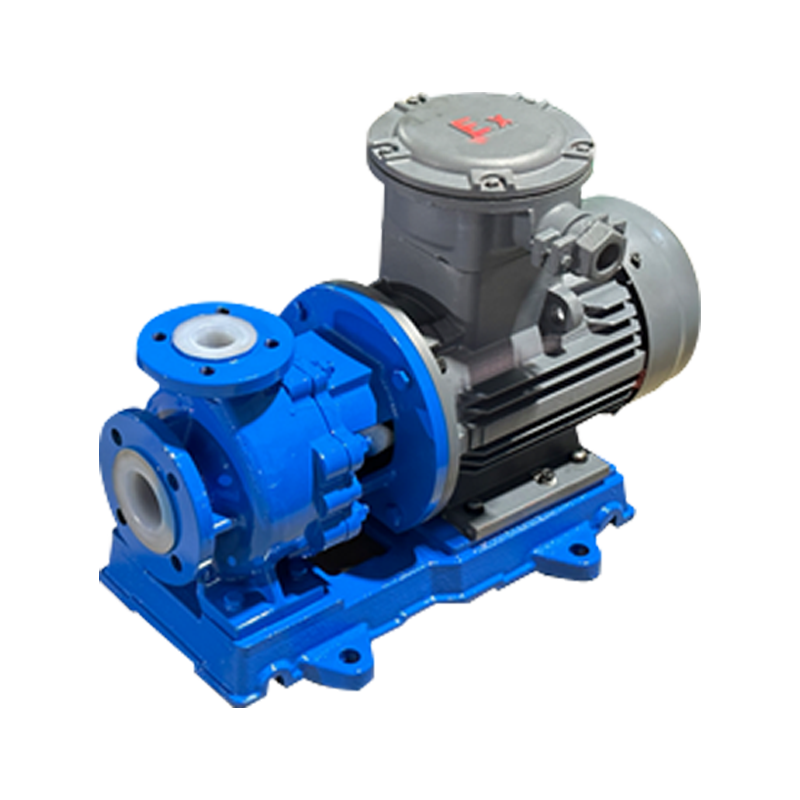

수평 단일 단계 최종 결제 원심 펌프입니다
적용 가능한 온도 : -20 temperature ~ 150 ℃.

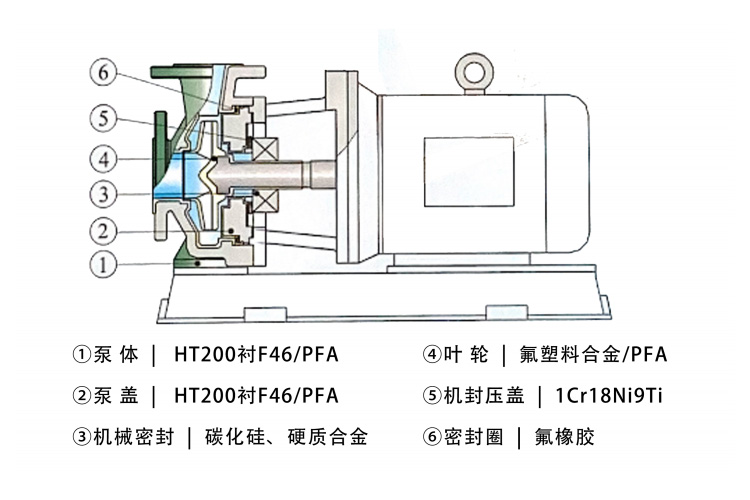

IHF (D) 원심 펌프는 IHF 원심 펌프의 파생물로, IHF 원심 펌프의 성능 요구 사항을 충족시키기 위해 개발되었으며 작업장의 제한이 적용됩니다. 모든 부품은 불소 플라스틱 또는 불소 플라스틱 합금, 광범위한 부식 저항으로 만들어졌습니다. 매트릭스는 강한 베어링 용량의 금속으로 만들어졌습니다. 샤프트 씰은 고급 WB2 외부 벨로우즈 기계식 씰 및 안정적인 밀봉 성능을 채택합니다. 신뢰할 수있는 Morse 테이퍼 토크 전송을 사용하여 직접 연결된 구조, 블레이드 샤프트 및 모터 샤프트가 짧아지면 펌프는 작은 영역을 덮습니다. 이 제품은 다음과 같이 널리 사용됩니다. 자동차 제조의 산세 및 페인팅 프로세스; 비철 금속 제련에서의 전해질 수송; 염소 물, 폐수 처리 및 산-어드먼트 공정에서의 이온 막 가성 소다 프로젝트 .
"*"는 표준 매개 변수입니다.
| 숫자 | 모델 | 흐름 중³/h | 리프팅 용량 (m) | 능률 비율 | npsh | 입구 × 콘센트 | 모터 파워 | 무게 |
| 1 | IHF25-20-125 (D) | 1 | 21 | 15 | 2.5 | 25x20 | 1.5 | 45 |
| 1.6 | 20 | 18 | ||||||
| 2.5 | 17 | 36 | ||||||
| 2 | IHF32-20-125 (D) | 2 | 21 | 20 | 2.5 | 32x20 | 1.5 | 45 |
| 3.2 | 20 | 32 | ||||||
| 5.5 | 17 | 38 | ||||||
| 3 | IHF40-25-125 (D) | 4.5 | 21 | 26 | 2.5 | 40x25 | 1.5 | 45 |
| 6.3 | 20 | 30 | ||||||
| 8 | 17 | 30 | ||||||
| 4 | IHF40-25-160 (D) | 4.5 | 34 | 22 | 3.0 | 40x25 | 3 | 85 |
| 6.3 | 32 | 30 | ||||||
| 8 | 27 | 31 | ||||||
| 5 | IHF40-25-200 (D) | 4.5 | 52 | 16 | 3.0 | 40x25 | 5.5 | 130 |
| 6.3 | 50 | 20 | ||||||
| 8 | 46 | 23 | ||||||
| 6 | IHF40-25-250 (D) | 4.5 | 85 | 13 | 3.8 | 40x25 | 11 | 195 |
| 6.3 | 80 | 20 | ||||||
| 8 | 72 | 24 | ||||||
| 7 | IHF50-32-125 (D) | 8 | 21 | 47 | 3.2 | 50x32 | 3 | 90 |
| 12.5 | 20 | 52 | ||||||
| 15 | 17 | 50 | ||||||
| 8 | IHF50-32-160 (D) | 8 | 34 | 35 | 3.2 | 50x32 | 4 | 95 |
| 12.5 | 32 | 47 | ||||||
| 15 | 2 | 47 | ||||||
| 9 | IHF50-32-200 (D) | 8 | 52 | 28 | 3.2 | 50x32 | 7.5 | 135 |
| 12.5 | 50 | 40 | ||||||
| 15 | 46 | 48 | ||||||
| 10 | IHF50-32-250 (D) | 8 | 85 | 21 | 4.2 | 50x32 | 11 | 195 |
| 12.5 | 80 | 34 | ||||||
| 15 | 72 | 38 | ||||||
| 11 | IHF65-50-125 (D) | 18 | 21 | 46 | 3.5 | 65x50 | 3 | 90 |
| 25 | 20 | 61 | ||||||
| 30 | 17 | 67 | ||||||
| 12 | IHF65-50-160 (D) | 18 | 34 | 45 | 3.5 | 65x50 | 5.5 | 125 |
| 25 | 32 | 56 | ||||||
| 30 | 27 | 65 | ||||||
| 13 | IHF65-40-200 (D) | 18 | 52 | 35 | 3.5 | 65x40 | 11 | 150 |
| 25 | 50 | 51 | ||||||
| 30 | 46 | 48 | ||||||
| 14 | IHF65-40-250 (D) | 18 | 85 | 35 | 3.5 | 65x40 | 18.5 | 250 |
| 25 | 80 | 48 | ||||||
| 30 | 72 | 50 | ||||||
| 15 | IHF80-65-125 (D) | 35 | 21 | 52 | 4.0 | 80x65 | 5.5 | 125 |
| 50 | 20 | 65 | ||||||
| 60 | 17 | 70 | ||||||
| 16 | IHF80-65-160 (D) | 35 | 34 | 60 | 4.0 | 80x65 | 11 | 160 |
| 50 | 32 | 64 | ||||||
| 60 | 27 | 53 | ||||||
| 17 | IHF80-50-200 (D) | 35 | 52 | 55 | 4.0 | 80x50 | 15 | 180 |
| 50 | 50 | 63 | ||||||
| 60 | 46 | 55 | ||||||
| 18 | IHF80-50-250 (D) | 35 | 85 | 48 | 4.5 | 80x50 | 30 | 390 |
| 50 | 80 | 56 | ||||||
| 60 | 72 | 50 | ||||||
| 19 | IHF100-80-125 (D) | 75 | 21 | 62 | 4.5 | 100x80 | 11 | 180 |
| 100 | 20 | 65 | ||||||
| 110 | 17 | 68 | ||||||
| 20 | IHF100-80-160 (D) | 75 | 34 | 65 | 4.8 | 100x80 | 18.5 | 200 |
| 100 | 32 | 70 | ||||||
| 110 | 27 | 65 | ||||||
| 21 | IHF100-65-200 (D) | 75 | 21 | 62 | 4.8 | 100x65 | 30 | 400 |
| 100 | 50 | 68 | ||||||
| 110 | 46 | 56 | ||||||
| 22 | IHF125-80-160 (D) | 120 | 34 | 57 | 5.0 | 125x80 | 30 | 380 |
| 160 | 32 | 64 | ||||||
| 175 | 27 | 52 |
2 단계 모터 2900R/분, 플랜지 표준 번호 HG/T20592-2009, 1.6MPA RF.
| 숫자 | 모델 | 수입 플랜지 크기 | 플랜지 크기를 내 보냅니다 | |||||||||
| 기음 | 에이 | 비 | 이자형 | n-φd | 케이 | g | 나 | J. | n-φt | |||
| 1 | IHF | 25-20-125 (d) | 25 | 115 | 85 | 18 | 4-φ14 | 20 | 105 | 75 | 18 | 4-M12 |
| 2 | IHF | 25-20-160 (d) | ||||||||||
| 3 | IHF | 25-20-250 (d) | ||||||||||
| 4 | IHF | 32-20-125 (d) | 32 | 140 | 100 | 4-φ18 | ||||||
| 5 | IHF | 40-25-125 (d) | 40 | 150 | 110 | 20 | 4-M16 | 25 | 115 | 85 | ||
| 6 | IHF | 40-25-160 (200) (d) | ||||||||||
| 7 | IHF | 40-32-250 (d) | 32 | 140 | 100 | 4-M16 | ||||||
| 8 | IHF | 50-32-125 (160) (d) | 50 | 165 | 125 | 4-φ18 | ||||||
| 9 | IHF | 50-32-200 (250) (d) | ||||||||||
| 10 | IHF | 65-50-125 (160) (d) | 65 | 185 | 145 | 8-φ18 | 50 | 165 | 125 | 20 | ||
| 11 | IHF | 65-40-200 (250) (d) | 40 | 150 | 110 | 18 | ||||||
| 12 | IHF | 80-65-125 (160) (d) | 80 | 200 | 160 | 65 | 185 | 145 | 20 | 8-M16 | ||
| 13 | IHF | 80-50-200 (250) (d) | 50 | 165 | 125 | 4-M16 | ||||||
| 14 | IHF | 100-80-125 (d) | 100 | 220 | 180 | 22 | 80 | 200 | 160 | 8-M16 | ||
| 15 | IHF | 100-80-160 (d) | 8-M16 | |||||||||
| 16 | IHF | 100-65-200 (d) | 8-φ18 | 65 | 185 | 145 | ||||||
| 17 | IHF | 125-80-160 (d) | 125 | 250 | 210 | 80 | 200 | 160 | ||||
