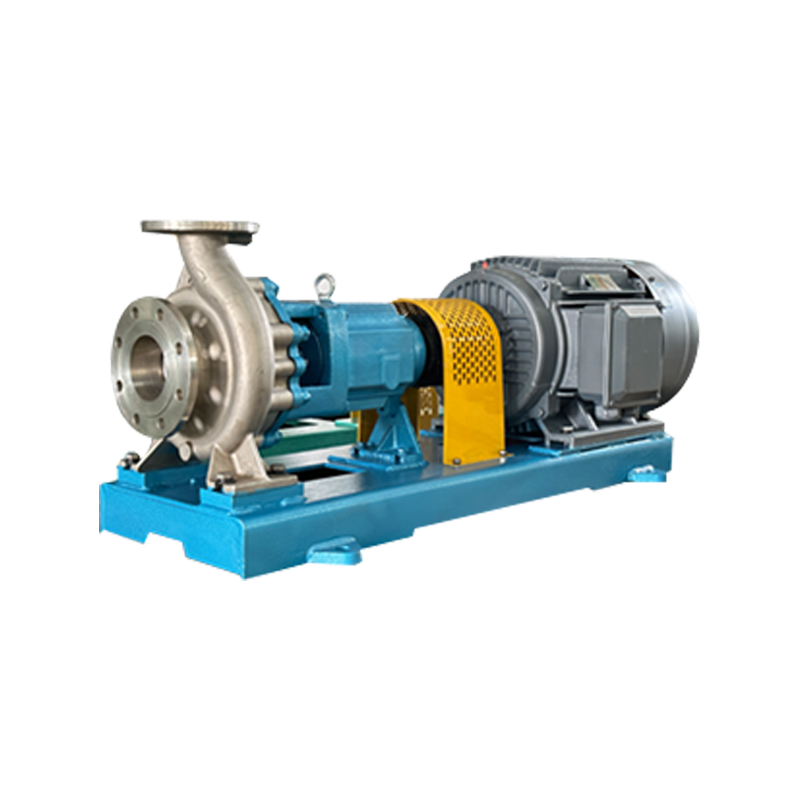

스테인레스 스틸 원심 펌프

장거리 스테인레스 스틸 원심 펌프

적용 가능한 온도 : -20 ° C ~ 180 ° C

IH 시리즈 스테인레스 스틸 원심 분리 펌프, 흐름 부품은 304, 316L 및 기타 고품질 스테인레스 스틸 재료로 만들어집니다. 펌프의 유압 모델이 진행되었습니다. 이 설계에는 내부 단일 엔드 기계식 씰, 내부 이중 엔드 기계식 씰, 외부 단일 엔드 기계식 씰 및 외부 이중 엔드 기계식 씰과 같은 다양한 밀봉 구조가 있습니다. 설치 크기는 ISO2858/GB5652 표준을 준수하며 AP1682 표준의 해당 플러싱 방식은 고객의 요구에 따라 구성 될 수 있습니다. 석유, 화학 산업, 의학, 건강, 살충제, 종이, 염료, 하수 처리 및 기타 분야에서 널리 사용됩니다. 펌프는 높은 효율, 에너지 절약, 강력한 포용 방지 성능 및 넓은 온도 범위를 갖습니다. 안정적인 작동, 저음 및 진동, 높은 신뢰성 및 장수의 장점이 있습니다. Lye, Alcohol 및 다양한 유기 용매를위한 이상적인 볼 수있는 장비입니다 .

+ 저희에게 연락하십시오 + 카탈로그 다운로드

제품 설명

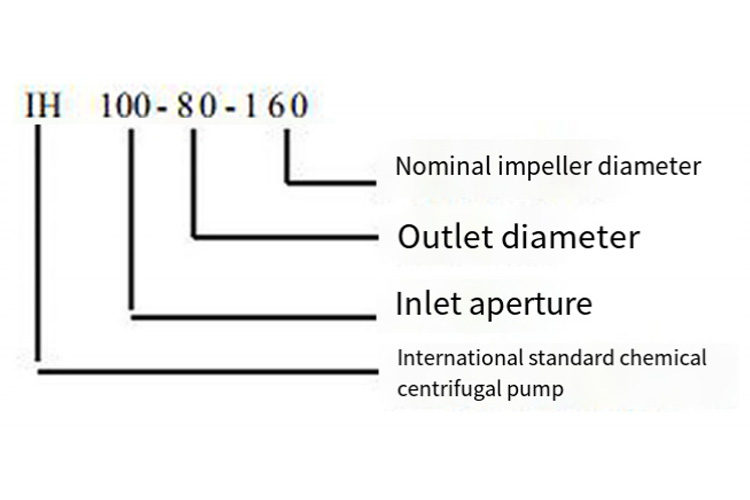

IH 구조 및 재료 및 모델 SENSE

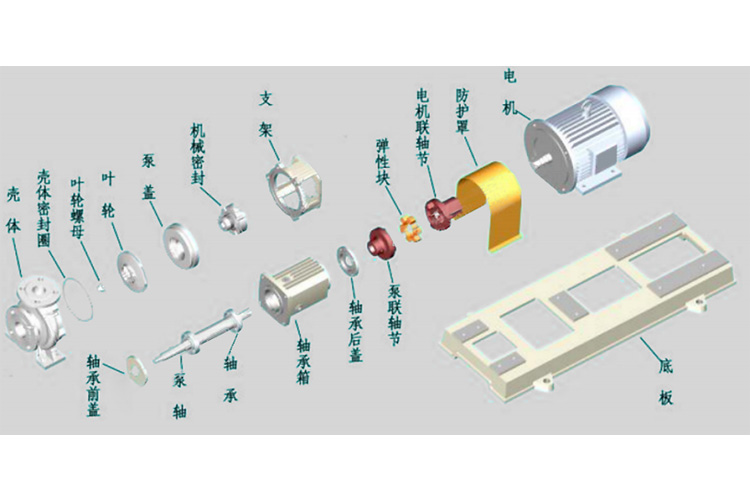

구조 및 재료

모델 및 기술 데이터

2 단계 모터 속도 성능 매개 변수

숫자	모델	Rev = 2950r/min 중간 밀도 = 1000kg/m²
		흐름 (m³/h)	펌프 헤드 (중)	η (%)	입구 (mm)	콘센트 (mm)	npsh (중)	힘 (KW)	무게 (kg)
1	IH25-20-125	1.5	22	27	φ25	φ20	2	0.75	55
		2	20
		3.2	18
2	IH25-20-160	1.5	33	25	φ25	φ20	2	1.1	60
		2	32
		3.2	30
3	IH25-20-200	1.5	51	22	φ25	φ20	2	2.2	85
		2	50
		3.2	47
4	IH32-20-125	2.5	22	32	φ32	φ20	2	1.1	60
		3.6	20
		5	18
5	IH32-20-160	2.5	33	30	φ32	φ20	2	1.5	70
		3.6	32
		5	30
6	IH32-20-200	2.5	51	27	φ32	φ20	2.5	3	100
		3.6	50
		5	47
7	IH40-25-125	4	21	39	φ40	φ25	2.5	1.5	65
		6.3	20
		7.5	18
8	IH40-25-160	4	33	36	φ40	φ25	2.5	2.2	75
		6.3	32
		7.5	28
9	IH40-25-200	4	51	32	φ40	φ25	2.5	5.5	120
		6.3	50
		7.5	47
10	IH40-25-250	4	81	28	φ40	φ25	2.5	7.5	165
		6.3	80
		7.5	78
11	IH50-32-125	7	22	50	φ50	φ32	2.5	2.2	70
		12.5	20
		15	16
12	IH50-32-160	7	33	48	φ50	φ32	2.5	4	120
		12.5	32
		15	30
13	IH50-32-200	7	51	45	φ50	φ32	2.5	7.5	155
		12.5	50
		15	47
14	IH50-32-250	7	82	39	φ50	φ32	2.5	11	220
		12.5	80
		15	77
15	IH65-50-125	15	22	62	φ65	φ50	2.5	3	85
		25	20
		35	18
16	IH65-50-160	15	33	58	φ65	φ50	2.5	5.5	135
		25	32
		35	28
17	IH65-40-200	15	51	52	φ65	φ40	2.5	11	190
		25	50
		35	45
18	IH65-40-250	15	82	49	φ65	φ40	2.5	15	250
		25	80
		35	72
19	IH80-65-125	35	22	66	φ80	φ65	3	5.5	105
		50	20
		60	18
20	IH80-65-160	35	33	64	φ80	φ65	3	11	170
		50	32
		60	27
21	IH80-50-200	35	52	60	φ80	φ50	3	15	210
		50	50
		60	45
22	IH80-50-250	35	82	56	φ80	φ50	3.5	30	360
		50	80
		60	75
23	IH100-80-125	65	22	73	φ100	φ80	3.5	11	175
		100	20
		10	18
24	IH100-80-160	65	35	69	φ100	φ80	3.5	15	215
		00	32
		20	26
26	IH100-65-200	65	51	65	φ100	φ65	3.5	30	350
		00	50
		20	43
27	IH100-65-250	65	82	62	φ100	φ65	4	45	480
		00	80
		20	65
28	IH125-80-160	100	38	70	φ125	φ80	4	30	410
		160	32
		80	26
29	IH125-100-200	120	55	69	φ125	φ100	4.5	55	590
		200	50
		220	45

모델 및 기술 날짜

4 단계 모터 속도 성능 매개 변수

숫자	모델	Rev = 1450R/miR 배지 밀도 = 1000kg/m
		흐름 (m³/h)	펌프 헤드 (중)	η (%)	입구 (mm)	콘센트 (mm)	npsh (중)	힘 (KW)	무게 (kg)
1	IH25-20-125	0.75	5.5	24	φ25	φ20	2	0.37	51
		1	5
		1.6	4
2	IH25-20-160	0.75	8.5	22	φ25	φ20	2	0.37	56
		1	8
		1.6	7.5
3	IH25-20-200	0.75	13	20	φ25	φ20	2	0.55	68
		1	12.5
		1.6	12
4	IH32-20-125	1.2	5.5	28	φ32	φ20	2	0.37	55
		1.8	5
		2.6	4
5	IH32-20-160	1.2	8.5	27	φ32	φ20	2	0.55	60
		1.8	8
		2.6	7.5
6	IH32-20-200	1.2	13	23	φ32	φ20	2.5	0.55	80
		1.8	12.5
		2.6	15
7	IH40-25-125	2	5.5	35	φ40	φ25	2.5	0.37	58
		3.2	5
		4	4
8	IH40-25-160	2	8.5	33	φ40	φ25	2.5	0.55	65
		3.2	8
		4	7.5
9	IH40-25-200	2	13	30	φ40	φ25	2.5	1.1	88
		3.2	12.5
		4	11.5
10	IH40-25-250	2	21	25	φ40	φ25	2.5	1.1	115
		3.2	20
		4	19.5
11	IH50-32-125	4	5.5	45	φ50	φ32	2.5	0.55	60
		6.3	5
		8	4
12	IH50-32-160	4	8.5	42	φ50	φ32	2.5	0.55	70
		6.3	8
		8	7.5
13	IH50-32-200	4	13	38	φ50	φ32	2.5	1.1	90
		6.3	12.5
		8	11.5
14	IH50-32-250	3.5	21	34	φ50	φ32	2.5	1.5	140
		6.3	20
		5	19.5
15	IH65-50-125	8	5.5	57	φ65	φ50	2.5	0.55	64
		12.5	5
		15	4
16	IH65-50-160	8	8.5	53	φ65	φ50	2.5	1.1	78
		12.5	8
		15	7.5
17	IH65-40-200	8	13	46	φ65	φ40	2.5	1.5	100
		12.5	12.5
		15	11.5
18	IH65-40-250	8	21	43	φ65	φ40	2.5	2.2	165
		12.5	20
		15	19
19	IH80-65-125	16	5.5	62	φ80	φ65	2.8	1.1	85
		25	5
		35	4
20	IH80-65-160	16	8.5	59	φ80	φ65	2.8	1.5	97
		25	8
		35	7
21	IH80-50-200	16	13	55	φ80	φ50	2.8	2.2	115
		25	12.5
		35	11.5
22	IH80-50-250	16	21	53	φ80	φ50	2.8	4	185
		25	20
		35	19
23	IH100-80-125	35	5.5	65	100	φ80	3	1.5	110
		50	5
		60	4
24	IH100-80-160	35	8.5	61	φ100	φ80	3	2.2	140
		50	8
		60	7
26	IH100-65-200	35	13	57	φ100	φ65	3	4	260
		50	12.5
		60	11.5
27	IH100-65-250	32.5	2	54	φ100	φ65	3	7.5	330
		50	20
		60	18.5
28	IH125-80-160	50	9.5	68	φ125	φ80	3.2	4	280
		80	8
		95	6.5
29	IH125-100-200	60	14	65	φ125	φ100	3.5	7.5	330
		100	12.5
30	IH125-100-250	65	22	70	φ125	φ100	3.5	11	360
		100	20
		120	18
31	IH125-100-315	65	36	67	φ125	φ100	3.5	18.5	430
		100	32
		120	30
32	IH125-100-400	65	52	64	φ125	φ100	3.8	37	520
		100	50
		120	45
33	IH150-125-250	130	22	74	φ150	φ125	3.8	22	460
		200	20
		240	18
34	IH150-125-315	120	36	69	φ150	φ125	4	45	580
		200	32
		240	30
35	IH150-125-400	120	55	66	φ150	φ125	4	75	760
		200	50
		240	46
36	IH200-150-250	240	22	76	φ200	φ150	4.2	55	590
		400	20
		480	17
37	IH200-150-315	240	36	73	φ200	φ150	4.5	75	820
		400	32
		480	29
38	IH200-150-400	240	55	70	φ200	φ150	4.5	110	1080
		400	50
		480	46
39	IH250-200-250	500	23	78	φ200	φ150	4.5	75	940
		650	20
		750	17
40	IH250-200-315	500	35	75	φ200	φ150	4.8	110	1160
		650	32
		750	27
41	IH250-200-400	500	55	72	φ200	φ150	5	132	1380
		650	50
		750	46
42	IH300-250-250	800	23	79	φ 300	φ250	5.5	110	1320
		1000	20
		1150	17
43	IH300-250-315	800	36	77	φ300	φ250	6	160	1750
		1000	32
		1150	27
44	IH300-250-400	800	55	74	φ 300	φ250	6	250	2380
		1000	50
		1150	A6

모델 및 기술 날짜

2 단계 모터 속도 성능 매개 변수

플랜지 표준 번호 HG/T20592-2009 1.6 MPA RF
숫자	모델	입구 플랜지 크기					콘센트 플랜지 크기
숫자	모델	기음	에이	비	이자형	n-φd	케이	g	나	J.	n-φt
1	IH25-20-125	25	115	85	18	4-φ14	20	105	75	18	4-φ14
2	IH25-20-160	25	115	85	18	4-φ14	20	105	75	18	4-φ14
3	IH25-20-250	25	115	85	18	4-φ14	20	105	75	18	4-φ14
4	IH32-20-125 (200)	32	140	100	18	4-φ18	20	105	75	18	4-φ14
5	IH40-25-125	40	150	110	20	4-φ18	25	115	85	18	4-φ14
6	IH40-25-160 (200)	40	150	110	20	4-φ18	25	115	85	18	4-φ14
7	IH40-32-250	40	150	110	20	4-φ18	32	140	100	18	4-φ18
8	IH50-32-200 (250) (315)	50	165	125	20	4-φ18	32	140	100	18	4-φ18
9	IH65-50-125 (160)	65	185	145	20	8-φ18	50	165	125	20	4-φ18
10	IH65-40-200 (250) (315)	65	185	145	20	8-φ18	40	150	110	18	4-φ18
11	IH80-65-125 (160)	80	200	160	20	8-φ18	65	185	145		4-φ18
12	IH80-50-200 (250)	80	200	160	20	8-φ18	50	165	125	20	4-φ18
13	IH100-80-125	100	220	180	22	8-φ18	80	200	160	20	8-φ18
14	IH100-80-160	100	220	180	22	8-φ18	80	200	160	20	8-φ18
15	IH100-65-200 (250) 315	100	220	180	22	8-φ18	65	185	145	20	8-φ18
16	IH125-80-160	125	250	210	22	8-φ18	80	200	160	20	8-φ18
17	IH125-100-315	125	250	210	27	8-φ19	100	220	180	24	8-φ18
18	IH125-100-200 (250) 400	125	250	210	22	8-φ18	100	220	180	20	8-φ18
19	IH150-125-250 (315)	150	285	240	30	8-φ20	125	245	210	27	8-φ18
20	IH200-150-250 (315)	200	340	295	33	12-φ23	150	285	240	28	8-φ2

모델 및 기술 날짜

2 단계 모터 2900 r/min이 장착되어 있습니다
숫자	모델	외관 및 장착 치수
숫자	모델	엘	비	에스	피	에이	w	티	시간	시간	에프	4-φd
1	IH25-20-125	950	950	590	150	80	395	330	352	212	80	4-φ20
2	IH25-20-160	1025	950	590	150	80	395	330	392	232	80	4-φ20
3	IH25-20-200	1075	950	590	150	80	395	330	440	260	80	4-φ25
4	IH25-20-250	1075	990	650	170	80	450	380	460	280	80	4-φ25
5	IH32-20-125	950	950	590	150	80	395	330	352	212	80	4-φ20
6	IH32-20-160	1025	950	590	150	80	395	330	392	232	80	4-φ20
7	IH32-20-200	970	1000	650	170	89	395	330	440	260	80	4-φ25
8	IH32-20-250	1075	990	650	170	80	450	380	460	280	80	4-φ25
9	IH40-25-125	740	720	500	110	70	295	250	297	172	80	4-φ25
10	IH40-25-160	1025	950	590	150	80	395	330	392	232	100	4-φ25
11	IH40-25-200	1075	990	650	170	80	450	380	440	260	100	4-φ25
12	IH40-25-250	1200	1130	720	205	95	485	435	480	280	100	4-φ25
13	IH50-32-125	950	950	590	150	80	395	330	352	212	80	4-φ25
14	IH50-32-160	1025	950	590	150	80	395	330	392	232	80	4-φ25
15	IH50-32-200	1075	990	650	170	80	450	380	440	260	80	4-φ25
16	IH50-32-250	1200	1130	720	205	95	485	435	480	280	100	4-φ25
17	IH65-50-125	995	950	590	150	80	395	330	352	212	80	4-φ25
18	IH65-50-160	1075	990	650	170	80	450	380	392	232	80	4-φ25
19	IH65-40-200	1180	1130	720	205	95	485	435	440	260	100	4-φ25
20	IH65-40-250	1290	1130	720	205	95	485	435	505	280	100	4-φ25
21	IH65-40-315	1495	990	940	245	115	610	550	595	345	100	4-φ28
22	IH80-65-125	1095	1130	650	170	80	450	380	392	232	100	4-φ25
23	IH80-65-160	1180	1150	720	205	95	485	435	440	260	100	4-φ25
24	IH80-50-200	1180	1150	720	205	95	485	435	460	260	100	4-φ25
25	IH80-50-250	1450	1260	920	170	95	580	500	505	280	125	4-φ25
26	IH80-50-315	1566	1430	940	245	115	610	550	625	345	125	4-φ25
27	IH100-80-125	1180	1130	720	205	95	485	435	440	260	100	4-φ25
28	IH100-80-160	1180	1130	720	205	95	485	435	500	280	100	4-φ25
29	IH100-65-200	1450	1260	920	170	95	580	500	505	280	100	4-φ25
30	IH100-65-250	1657	1500	1055	220	95	660	600	595	345	125	4-φ28
31	IH100-65-315	1775	1800	1200	300	140	730	670	685	405	125	4-φ28
32	IH125-80-160	1450	1260	920	170	95	580	500	505	280	135	4-φ25
33	IH125-100-200	1475	1360	920	220	95	620	550	620	320	125	4-φ28
34	IH125-100-250	1755	1600	940	240	140	690	640	645	365	140	4-φ28

모델 및 기술 날짜

4 단계 모터 1450R/분
숫자	모델	외관 및 장착 치수
숫자	모델	엘	비	에스	피	에이	w	티	시간	시간	에프	4-φd
1	IH40-25-250	945	920	590	150	80	395	330	480	280	100	4-φ25
2	IH40-32-250	945	920	590	150	80	395	330	480	280	100	4-φ25
3	IH50-32-125	900	820	540	140	80	395	330	352	212	80	4-φ25
4	IH50-32-160	900	820	540	140	80	395	330	392	232	80	4-φ25
5	IH50-32-200	925	820	540	140	80	395	330	440	260	80	4-φ25
6	IH50-32-250	945	920	600	155	80	390	350	480	280	100	4-φ25
7	IH50-32-315	1220	1150	650	250	90	480	420	565	325	140	4-φ25
8	IH65-50-125	900	820	540	140	80	360	320	352	212	80	4-φ25
9	IH65-50-160	925	820	540	140	80	360	330	392	232	80	4-φ25
10	IH65-40-200	945	920	540	155	80	360	330	440	260	100	4-φ25
11	IH65-40-250	1130	1000	650	170	95	450	400	505	280	100	4-φ25
12	IH80-65-125	925	920	540	140	80	360	330	392	232	100	4-φ25
13	IH80-65-160	970	920	600	155	80	390	350	440	260	100	4-φ25
14	IH80-50-200	1015	920	600	155	80	390	350	460	260	100	4-φ25
15	IH80-50-250	1250	1060	650	200	95	490	440	505	280	125	4-φ25
16	IH80-50-315	1216	1200	740	190	100	490	440	625	345	125	4-φ24
17	IH100-80-125	970	920	600	155	80	390	350	440	260	100	4-φ25
18	IH100-80-160	1130	1000	650	170	95	450	400	500	280	100	4-φ25
19	IH100-65-200	1250	1060	650	200	95	490	435	505	280	100	4-φ25
20	IH100-65-250	1220	1250	720	190	125	490	440	550	300	125	4-φ25
21	IH100-65-315	1450	1380	900	240	90	560	500	580	300	125	4-φ24
22	IH125-80-160	1250	1060	660	200	95	490	440	505	280	125	4-φ25
23	IH125-100-200	1355	1270	840	215	95	540	490	650	370	125	4-φ28
24	IH125-100-250	1475	1400	940	230	125	560	500	580	300	140	4-φ28
25	IH125-100-315	1685	1600	800	350	100	520	470	735	420	140	4-φ24
26	IH150-125-250	1555	1430	940	245	140	610	550	750	395	140	4-φ28
27	IH150-125-315	1662	1600	1060	270	125	660	600	755	400	140	4-φ28
28	IH200-150-250	1690	1600	1060	270	125	660	600	775	400	165	4-φ28
29	IH200-150-315	1980	1970	1200	300	140	730	670	840	440	165	4-φ28

+ 자세한 제품 매개 변수를 이해하십시오

We attach great importance to your letter and will reply to you as soon as possible.

우리에 대해

Anhui Freida 펌프 및 Valve Manufacturing Technology Co., Ltd. 는 산업과 무역을 통합한 종합 기업으로, 마그네틱 펌프, 원심 펌프, 수중 펌프, 자흡식 펌프, 파이프라인 펌프, 내식성 및 내마모성 펌프 등 다양한 화학 펌프 생산을 전문으로 합니다. 당사는 첨단 컴퓨터 지원 엔지니어링 분석(CFD) 기술, CNC 가공 기술, 그리고 엄격한 테스트 및 품질 관리 시스템을 도입하여 제품의 고품질을 보장합니다. 화학 펌프 제조업체로서,

우리의 제품은 주로 미국, 독일, 일본, 스페인, 이탈리아, 영국, 한국, 호주 및 캐나다를 포함하여 전 세계 여러 국가 및 지역으로 수출되며 수많은 화학 공장, 하수 처리장 및 여러 Fortune 500 개 회사를 포함한 새로운 에너지 공장과 협력적인 관계를 구축했습니다. 지속적이고 안정적인 제품 품질과 서비스를 통해 중국의 이러한 기업들에게 중요한 화학 펌프 공급 업체가되어 국내 및 외국 시장에서 광범위한 인정을 받았습니다.

명예

자격증
자격증
자격증
자격증
자격증
자격증

소식

워터펌프 교체, 업그레이드, 유지보수 작업 계획 방법

업계 뉴스 2026-02-03

펌프 성능을 어떻게 정확하게 평가합니까? 수리를 계획하기 전에 공장 데이터에만 의존하기보다는 실제 현장 조건에서 장비가 어떻게 작동하는지 이해해야 합니다. 매년 어떤 구체적인 지표를 기록해야 합니까? 최소한 유량 드리프트, 모터 앰프 소모 및 흡입/배출 압력을 추적해야 합니다. 이 수치는 무엇을 말해주는가? 예를 들어, 진동이 꾸준히 증가하면 종...
기밀보기
최대 효율성과 신뢰성을 위한 펌프 밸브 솔루션 최적화

업계 뉴스 2026-01-27

펌프 밸브 솔루션 이해 펌프 밸브 솔루션은 다양한 산업 및 상업용 유체 처리 시스템의 중요한 구성 요소입니다. 이는 유체 흐름의 적절한 제어를 보장하고 역류를 방지하며 시스템 압력 안정성을 유지합니다. 올바른 펌프 밸브 솔루션을 선택하면 펌프 및 관련 장비의 효율성과 수명이 크게 향상될 수 있습니다. 최신 펌프 시스템은 응용 분야의 특정 요...
기밀보기
대용량 물 이송의 효율성 극대화: 대유량 원심 펌프의 엔지니어링

업계 뉴스 2026-01-21

대유량 원심펌프의 핵심 설계 원리 대유량 원심 펌프 상대적으로 낮은 압력에서 중간 압력까지 방대한 양의 유체를 이동하도록 특별히 설계되었습니다. 표준 펌프와 달리 이 장치는 더 넓은 임펠러와 내부 마찰과 난류를 최소화하도록 설계된 넓은 볼류트 케이싱을 특징으로 합니다. 유압 설계는 펌프의 "특정 속도"에 중점을 두고 임펠러에 의해 전달...
기밀보기
흐름 효율성 극대화: 산업용 파이프라인 펌프 선택 및 유지 관리에 대한 엔지니어링 가이드

업계 뉴스 2026-01-12

파이프라인 펌프의 핵심 기능 역학 파이프라인 펌프는 유체의 압력을 높이고 장거리 마찰 저항을 극복하기 위해 배관 시스템 내에 직접 설치되도록 설계된 특수 원심 기계입니다. 표준 최종 흡입 펌프와 달리 파이프라인 펌프는 흡입 및 토출 플랜지가 동일한 수평 또는 수직 축에 정렬되는 인라인 설계를 특징으로 하는 경우가 많습니다. 이 구성은 설치 공간을...
기밀보기

저희에게 연락하십시오

연락처 정보

전화 : +86-15656392221
핸드폰: +86-17729930222
이메일: [email protected]
이메일:
추가하다: 2 위

저희에게 연락하십시오

연락하십시오

이 양식을 사용하여 저에게 연락 할 수 있습니다.

빠른 링크

회사

제품

소식

화학 펌프 제조업체 뒤로 Top

애플리케이션 산업

언어

+86-15656392221

피드백을 제출하십시오
