파이프 라인 펌프

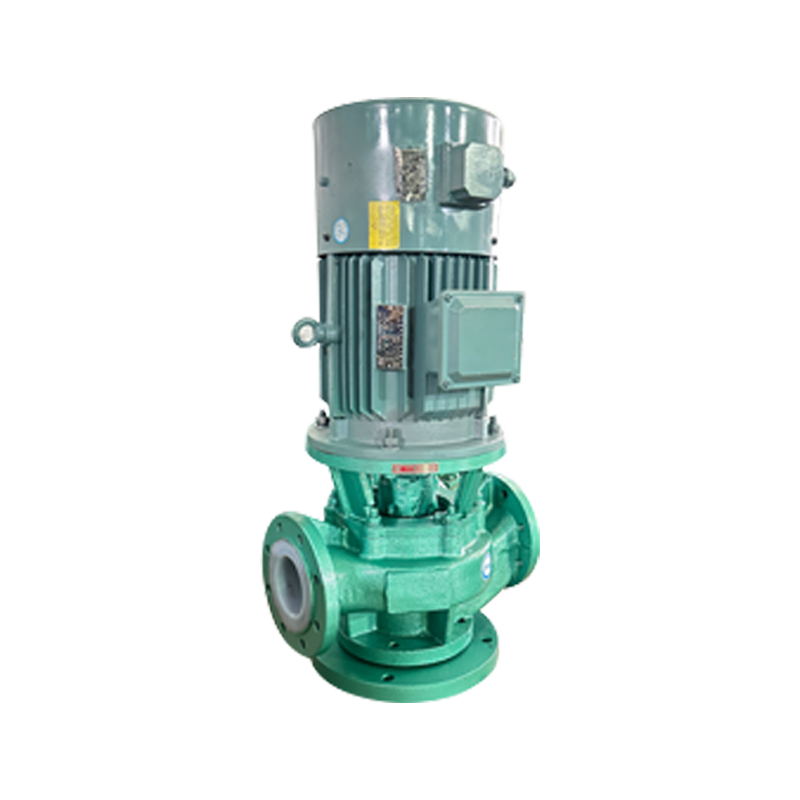

IHG-F 수직 불소 라이닝 파이프 라인 펌프

적용 가능한 온도 : -20 ° C ~ 150 ° C

IHG-F 플루오린 라이닝 파이프 라인 펌프는 동일한 입구 및 배출구 직경을 갖는 수직 구조이며 동일한 중심선에 있습니다. 임펠러는 모터 샤프트에 직접 연결되며, 고효율, 에너지 절약 및 저음이 있으며 펌프 작동에 의해 생성 된 방사형 및 축 방향 하중의 효과적으로 균형을 유지할 수 있습니다. 샤프트 씰은 고급 외부 벨로우즈 기계식 씰로 만들어지고, 링은 알루미나 세라믹으로 만들어지며, 움직이는 링은 PTFE 충전재 (사용자의 특수한 작업 조건에 따라 다른 재료를 갖춘)로 만들어졌으며, 이는 내장 내성 및 부식성이 우수하며 밀봉 성능이 우수하며, 기계적 밀봉의 서비스 수명을 효과적으로 증가시킵니다. 간단한 구조, 손쉬운 유지 보수, 작은 발자국, 임펠러, 씰 및 기타 착용 부품의 수리 및 교체에서 파이프를 제거 할 필요가 없습니다. 이 제품은 석유, 화학 산업, 야금, 전력, 종이, 연도 가스 탈황, 먼지 제거, 식품 제약 합성 섬유 및 기타 부문에서 널리 사용됩니다 .

+ 저희에게 연락하십시오 + 카탈로그 다운로드

제품 설명

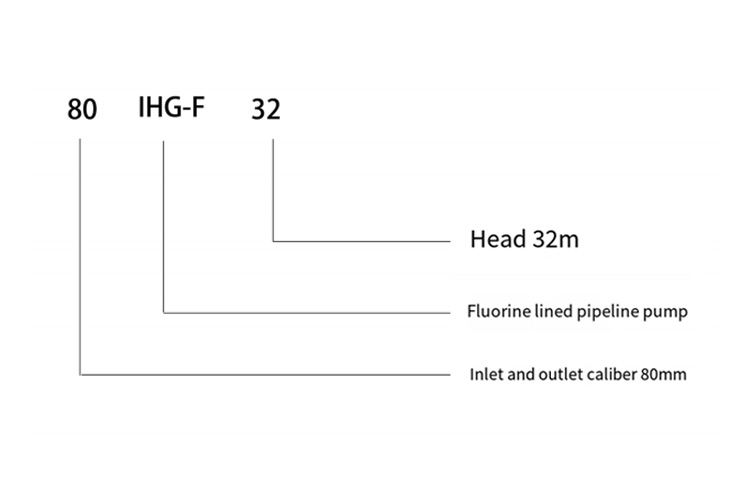

IHG-F 구조 및 재료 및 모델 Sense

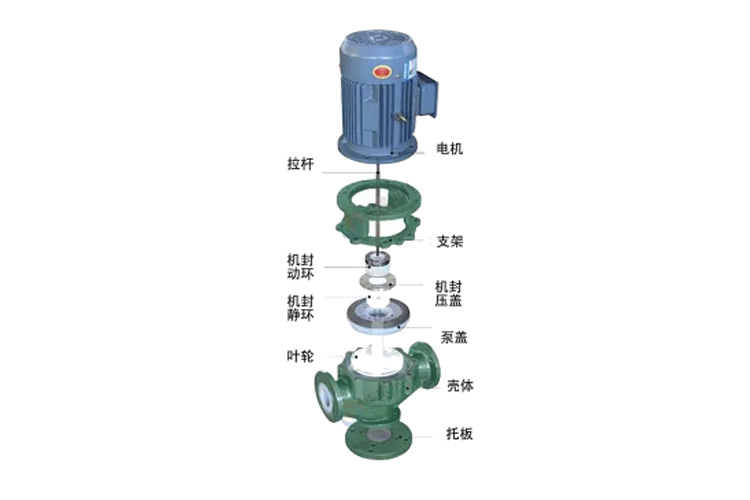

구조 및 재료

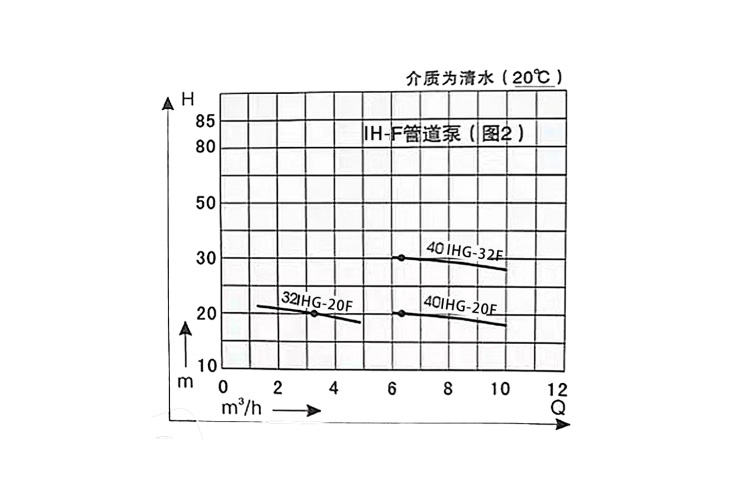

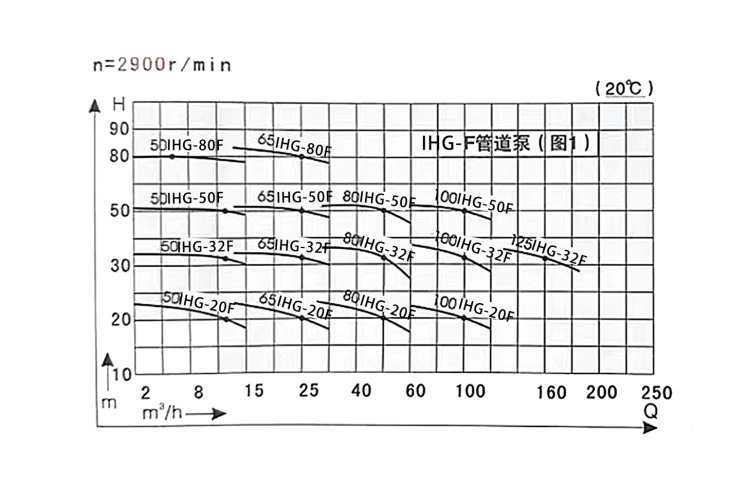

(n = 2900r/min) 성능 곡선 다이어그램

모델 및 기술 날짜

모델	흐름 (중³/h)	펌프 헤드 (중)	η (%)	캐비테이션 수당 m	입구 X 출구 mm	힘 (KW)	무게 (kg)
32ihg-20f	2	20.5	15	2.5	32 × 32	1.1	59
	*3.2	20	22
	5.5	18	24
40ihg-20f	8	20	31	2.5	40 × 40	1.5	50
	*6.3	20	30
	10	18	32
40ihg-32f	8	32	31	3.5	40 × 40	3	82
	*6.3	32	30
	10	30	32
50ihg-20f	7	22	40	3.5	50 × 50	2.2	84
	*12.5	20	45
	15	16	42
50ihg-32f		33	33	3.5	50 × 50	4	88
	*12.5	32	45
	15	30	45
50ihg-50f	7	51	28	3.5	50 × 50	7.5	135
	*12.5	50	40
	15	49	48
50ihg-80f	7	80	20	5	50 × 50	11	180
	*12.5	80	30
	15	77	38
65ihg-20f	15	22	47	3.5	65 × 65	3	83
	*25	20	52
	35	16	57
65ihg-32f	15	33	38	3.5	65 × 65	5.5	118
	*25	32	47
	35	30	57
65ihg-50f	15	52	30	3.5	65 × 65	11	178
	*25	50	45
	35	46	42
65ihg-80f	15	82	30	3.5	65 × 65	18.5	220
	*25	80	42
	35	72	44
80ihg-20f	35	22	42	4	80 × 80	5.5	126
	*50	20	55
	60	18	60
80ihg-32f	35	33	45	4	80 × 80	11	180
	*50	32	50
	60	27	39
80ihg-50f	35	52	43	4	80 × 80	18.5	220
	*50	50	55
	60	45	43
100ihg-20f	65	22	57	4.5	100 × 100	11	192
	*100	20	60
	120	17	63
100ihg-32f	65	35	57	5	100 × 100	18.5	240
	*100	32	62
	110	26	65
100ihg-50f	65	51	54	5	100 × 100	30	340
	*100	50	60
	120	43	48

설치/플랜지 크기

모델	외관 및 장착 치수								입구 플랜지 크기			콘센트 플랜지 크기
모델	시간	시간	엘	에프	w	티	에이	n-φd	기음	이자형	n-φd	에이	비	기음	이자형	n-φd
32ihg-20f	545	125	320	20	130	80	230	4-φ18	32	20	4-M16	140	100	35	20	4-M16
40ihg-20f	580	125	320	20	130	80	230		40	21		150	110	40	21
40ihg-32f	650	135	340	20	130	80	230		40	21		150	110	40	21
50ihg-20f	615	145	330	20	130	80	230		50	21		165	125	40	21
50ihg-32f	670	145	340	20	130	80	230		50	21		165	125	50	21
50ihg-50f	755	150	424	25	160	100	280	4-φ20	50	21		165	125	50	21
50ihg-80f	910	148	440	25	160	100	280		50	21		165	125	50	21
65ihg-20f	695	155	340	25	160	100	240		65	21	8-M16	185	145	65	21	8-M16
65ihg-32f	725	155	380	25	160	100	240		65	21		185	145	65	21
65ihg-50f	870	160	420	25	160	100	240		65	23		185	145	65	23
65ihg-80f	980	165	470	25	180	150	300		66 00	23		185	145	65	23
80ihg-20f	735	170	420	25	160	100	260		80	23		200	160	80	23
80ihg-32f	930	170	440	25	160	100	260		80	23		200	160	80	23
80ihg-50f	945	175	460	25	160	100	260		80	23		200	160	80	23
100ihg-20f	950	185	440	25	195	140	300	4-φ25	100	23		220	180	100	23
100ihg-32f	1020	210	470	25	195	140	300		100	23		220	180	100	23
100ihg-50F	1150	220	470	25	195	140	300		100	23		220	180	100	23

+ 자세한 제품 매개 변수를 이해하십시오
